旋轉電磁閥 0755-86575299

二位二通--ER系列電磁閥閥

這些旋轉閥有一個入口和一個出口，電磁閥可以進行滿足最大流量完全打開或關閉. 常開（故障打開）和常閉（故障關閉）配置均可用，電磁閥只是單向流動控制，流動方向在閥體鑄件上的壓花箭頭表示。
無需打開壓差。所有閥門從零到最大壓力在表中列出.

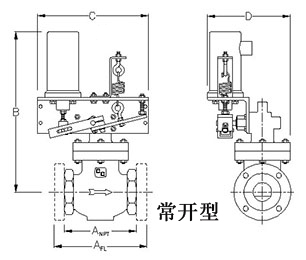

通徑規格 (英寸)	Cv	電磁鐵	最大工作壓力(PSI)				凈重(磅)	參考尺寸 (英寸)
			直動式		先導式			A NPT	A 150#	A 300#	B	C	D
			常閉型	常開型	常閉型	常開型		A NPT	A 150#	A 300#	B	C	D
1/2	5.6	400	500	400	2160	2160	13	3.25	5.50	6.00	12.5	7.0	5.0
1/2	5.6	800	2160	2000	NA	NA	18	3.25	5.50	6.00	14.5	7.0	5.0
3/4	8.5	400	125	100	1200	1200	15	3.50	5.75	6.50	12.8	8.5	5.5
3/4	8.5	800	800	720	NA	NA	20	3.50	5.75	6.50	14.8	8.5	5.5
1	11.9	400	50	50	1200	1200	18	4.13	7.00	7.25	13.0	9.2	5.5
1	11.9	800	375	300	NA	NA	23	4.13	7.00	7.25	15.0	9.2	5.5
1-1/2	46.4	400	10	10	500	450	25	4.94	7.63	8.25	15.5	12.0	7.0
1-1/2	46.4	800	75	75	1200	1200	30	4.94	7.63	8.25	17.5	12.0	7.0
2	67.2	400	5	5	200	200	45	6.00	9.00	9.63	16.0	14.0	8.0
2	67.2	800	25	25	720	720	50	6.00	9.00	9.63	18.0	14.0	8.0
3	152	800	NA	NA	275	275	78	NA	9.50	NA	20.5	20.0	10.0
4	215	800	NA	NA	150	150	135	NA	11.50	NA	22.0	21.5	11.0
6	468	800	NA	NA	75	60	275	NA	16.00	NA	24.0	22.0	11.5

ER電磁閥具有以下認證：

電磁鐵系列	電壓	浪涌電流*	維持電流
400	24V AC/DC	18.0	1.0
	48V DC	12.0	0.6
	120V AC/DC	5.0	0.3
	240V AC/DC	4.0	0.1
800	24V AC/DC	27.0	2.0
	48V DC	25.0	1.0
	120V AC/DC	16.0	0.5
	240V AC/DC	8.0	0.2

緊急跳閘

手動復位，當出現緊急關閉狀態時，緊急關閉閥立即停止流體流動。

--- 電氣跳閘：閥門立即關閉電氣信號.手動重置打開。 *

--- 在功率損失時關閉跳閘：當功率損失時閥門立即關閉.手動重置打開. *

--- 熱啟動關閉：閥門在135°F，165°F，212°F，286°F或386°F時立即關閉.手動重置打開。 +

手動復位，緊急放電閥在出現緊急情況時立即釋放液體。用于緊急轉儲，泄流或清洗系統。

--- 電氣跳閘：閥門立即打開電信號.手動復位關閉。 *

--- 斷電時開啟行程：閥門立即在電源損失時打開.手動復位關閉。 *

--- 熱啟動：閥門立即在135°F，165°F，212°F，286°F或386°F開啟。手動復位關閉。 +

*一旦跳閘，操作人員必須手動復位閥門。

+復位閥門需要更換熔絲。
